一、系统定义

安防监控系统是通过摄像头采集画面→线路传输→机房存储管理→大屏显示，实现园区、办公楼、工厂、小区、商铺等场景24小时实时录像、录像回放、远程查看的整套弱电系统，核心是实现全天候安全监控与异常追溯。

二、四大核心组成部分

1. 前端采集部分（画面捕捉核心）

• 网络半球摄像头：适配室内场景，如办公室、楼道、电梯间，体积小巧、隐蔽性强。

• 网络枪机摄像头：适配室外场景，如大门、围墙、车间，防水防尘、视野开阔。

• 云台球机：支持360°旋转、变焦调节，适配园区广场、路口等大范围监控场景。

• 人脸抓拍机、人车识别摄像头：精准捕捉人脸、区分人车，用于门禁、考勤、异常排查。

2. 传输网络部分（信号传递枢纽）

• 网线：首选六类网线，支持POE供电，一根线同时传输网络信号和供电，简化布线。

• 光纤：用于远距离传输，如楼栋之间、园区主干道，传输稳定、抗干扰强。

• 核心设备：POE交换机、普通交换机（信号分发）、网桥（适配无线监控场景）。

• 辅材：桥架、线管（线路保护）、监控立杆（室外摄像头安装）、室外防水箱（设备防护）。

3. 机房核心设备（存储与管理核心）

• NVR硬盘录像机：核心设备，负责接收所有摄像头信号、录像存储、统一管理摄像头。

• 监控专用硬盘：专门用于存放监控录像，适配24小时不间断写入，容量大、稳定性强。

• 辅助设备：核心交换机、弱电机柜（设备收纳）、UPS不间断电源（断电备用，保障录像不中断）。

• 解码器：用于多画面拼接大屏，实现多摄像头画面同步显示、切换。

4. 显示与管理部分（查看与操控终端）

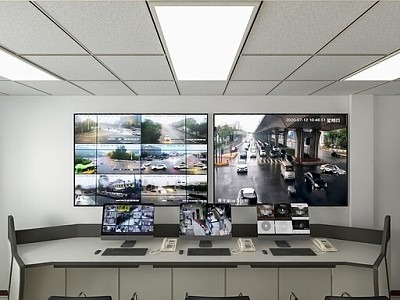

• 显示设备：监控显示器、液晶拼接电视墙，用于实时查看监控画面。

• 管理终端：监控操作台、电脑客户端、手机远程APP，实现录像回放、远程查看、参数设置。

三、常见架构模式

1. POE网络监控（当前主流）
架构：摄像头→六类网线→POE交换机→NVR录像机→显示器
优势：无需单独铺设电源线，施工简单、线路整洁、运行稳定，适配大多数中小型场景。

2. 光纤远距离监控
架构：远距离监控点位→光纤收发器→光纤→机房交换机→NVR录像机
优势：传输距离远、抗干扰能力强，适配多楼栋、大范围园区监控。

3. 无线网桥监控
架构：摄像头→无线网桥→机房网桥→交换机→NVR录像机
优势：无需布线，适配不方便开挖布线的空旷区域、户外偏远点位。

四、适用场景

小区住宅、工厂厂房、学校医院、写字楼办公楼、酒店商超、园区道路、仓库工地等所有需要24小时安全监控、异常追溯的场所。

五、系统核心功能

• 实时视频预览：同步查看所有监控点位画面，清晰掌握现场情况。

• 全天录像、随时回放：24小时不间断录像，支持按时间、点位检索回放，追溯过往画面。

• 手机/电脑远程观看：不受地域限制，通过手机APP、电脑客户端，随时随地查看监控。

• 智能侦测报警：支持移动侦测、越界侦测、人车分类，异常情况及时提醒。

• 集中机房统一管理：所有摄像头、录像、报警信息集中管控，操作便捷、维护高效。
